Насосы шестеренные и насосные агрегаты применяются в технологическом оборудовании:
- для обеспечения смазки трущихся деталей и узлов;
- для перекачивания жидкостей;
- для создания рабочего давления в гидравлических системах.
Насосы шестеренные и насосные агрегаты по величине давления на выходе делятся на две группы:
- насосы и насосные агрегаты первой группы обеспечивают давление на выходе до 0,5 МПа;
- насосы и насосные агрегаты второй группы до 2,5 МПа.
Назначение
Насосы шестеренные и насосные агрегаты первой группы предназначены для нагнетания под номинальным давлением 0,5 МПа (5 кгс/см2) технических масел или других смазывающих жидкостей с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре жидкости от 283 К до 333 К (от 10°C до 60°C) и не вызывающих коррозию рабочих органов насоса, эксплуатирующихся в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории 4.1, как с сухим, так и влажным тропическим климатом (Т), категории 4 по ГОСТ 15150.Насосы шестеренные и насосные агрегаты первой группы, при определенных условиях, имеют стабильные характеристики с незначительными отклонениями по величине. Поэтому их можно использовать в дозирующих устройствах.
Маркировка
В зависимости от монтажного исполнения и комплектации отличаются маркировки шестеренных насосов БГ11-1:
- Г11-1 – гидронасос, монтажное исполнение на лапах
- АГ 11 – насос с фланцевым креплением
- БГ 11 – насосный агрегат с муфтой и двигателем и на лапах или с двигателем на плите, давление 2,5 Мпа
- ВГ 11 – агрегат с фланцевым электромотором
- ДБГ 11 – агрегат без электродвигателя
- ДВГ 11 – агрегат с фланцем без мотора

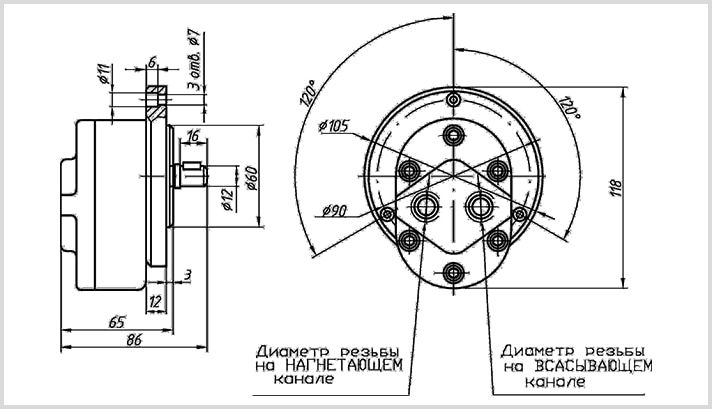

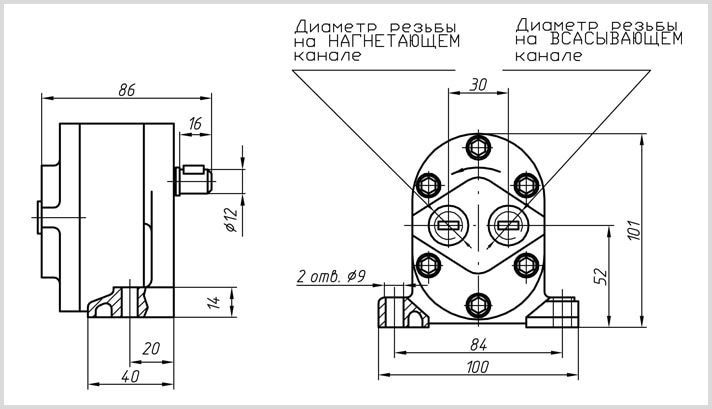

Чертёж и габариты
Рекомендация и противопоказания по эксплуатации
Рекомендации при эксплуатации из технического паспорта маслонасоса Г11-1:
- закреплять агрегат надежно и жестко, исключая паразитные вибрации
- запрещается перекачивать химически агрессивные жидкости (щелочь, кислота)
- валы насоса и двигателя соединяются упругой муфтой для компенсации ударных нагрузок
- для предупреждения повреждений и гидроударов рекомендуется установка предохранительного клапана
