Муфта кулачково дисковая

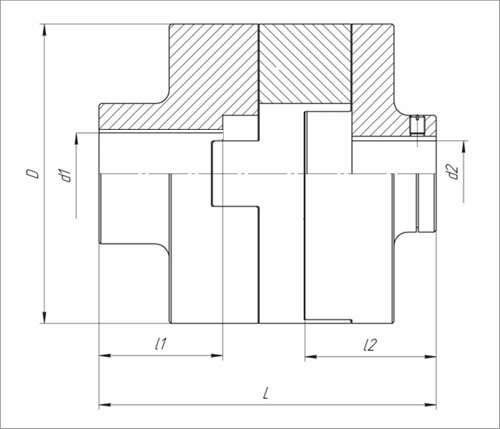

Кулачково дисковая муфта – это устройство, предназначенное для соединения двух валов. Кулачково дисковая муфта состоит из закрепленных на концах валов фланцев (иначе их называют полумуфтами) и промежуточного диска, который имеет с обеих сторон поперечные выступы прямоугольного профиля. Выступы расположены перпендикулярно друг другу и входят в пазы на фланцах. Муфта КД допускает существенные поперечные смещения валов, незначительные перекосы и осевые смещения за счёт зазоров. Муфту КД необходимо периодически смазывать для уменьшения трения. Основные параметры муфт указаны в ГОСТе 20720-75.
Кулачково дисковая муфта является деталью привода конвейерного оборудования мощностью до 75 кВт. В приводах до 75 кВт могут применяться также втулочно-пальцевые муфты и храповые остановы. В приводах мощностью свыше 75 кВт используются только колодочные тормоза с гидротолкателем и зубчатые муфты. Область применения конвейерного оборудования чрезвычайно широка: электроэнергетика, горнорудная промышленность, предприятия нефтегазового комплекса, черная и цветная металлургия, строительная индустрия, складское оборудование, железнодорожные станции, речные и морские порты.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Муфта кулачково-дисковая КД320–К90/90Н₂

320-Для соединения вала редуктора 1Ц2У-250 с валом барабана 10063-100

К90-Корпус на редуктор

90Н₂-Корпус на барабан
