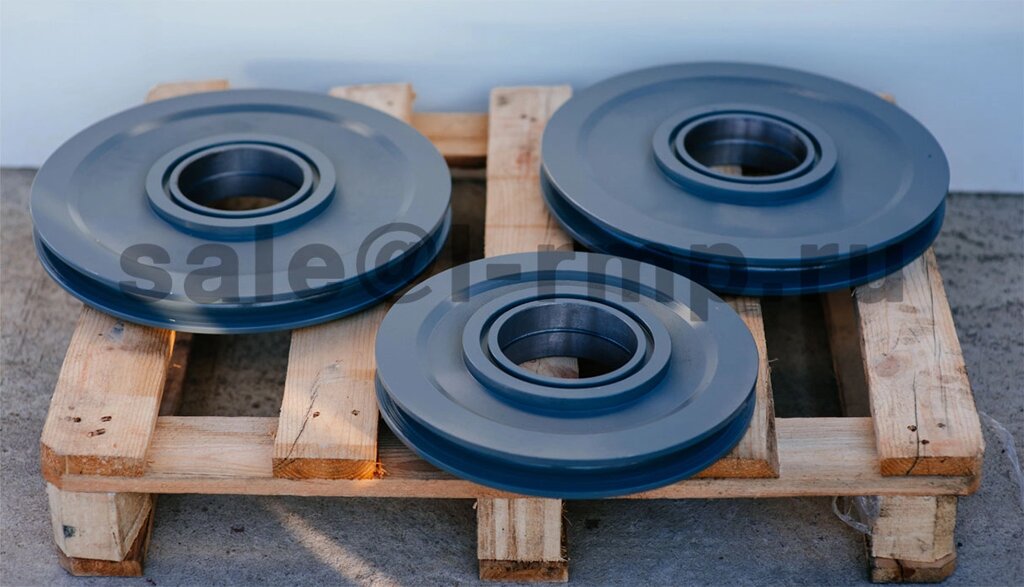

Крановые обводные блоки используются для многих транспортных механизмов и грузоподъёмных транспортных средств. Выглядит в форме колеса, со специальным желобом для цепей или канатов. Его использование помогает увеличить скорость и силу подъема груза, а так же скорректировать движение и направление цепей или канатов.
Такие блоки эффективно работают в уравнительных , монтажных и крюковых подвесках, грейферах, тросовом приводе рельсовых тележек.
Таблица основных размеров крановых блоков, мм:
| Наименование | D1, мм | D2, мм | d, мм | R | B | h |
|---|---|---|---|---|---|---|
| Блок крановый D 320 | 260 | 40-110 | 11-14 | 8 | 28 | 22 |
| Блок крановый D 380 | 320 | 40-110 | 11-14 | 10 | 34 | 28 |
| Блок крановый D 420 | 360 | 40-110 | 11-14 | 15,5 | 45 | 36 |
| Блок крановый D 460 | 400 | 40-110 | 14-18 | 15,5 | 55 | 45 |
| Блок крановый D 560 | 500 | 40-110 | 14-18 | 19,5 | 67 | 55 |
