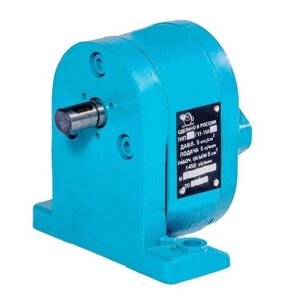

Шестеренный насос НМШ 8-25

Актуальные цены на продукцию можете посмотреть в Прайс-Листах.

НАЗНАЧЕНИЕ

Шестеренные насосы типа Ш, НМШ, НМШФ, НМШГ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, дизельное топливо, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок), в том числе и легкозастывающих (битум, пек, рубракс и т.п. – насосы НМШГ с обогревом )без механических примесей и не вызывающих коррозию рабочих органов насоса.
Вязкость перекачиваемой жидкости – от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов – до 250°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.
Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.
Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.
КОНСТРУКЦИЯ

Электронасосный агрегат состоит из шестеренного насоса и электродвигателя, которые смонтированы :


для насосов Ш, НМШ, НМШГ – на общей плите (раме) и муфты, защищенной кожухом;


для насосов НМШФ – с помощью фонаря (сварного или литого) и муфты.




По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы) или без фонаря.
По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.
Торцовое уплотнение может быть как импортного, так и собственного производства. По требованию заказчика возможна сальниковая набивка (максимально допустимое давление среды 2,0 МПа (20 кгс/см2), для масла ОМТИ не поставляется).
Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
С торцов корпус закрывается крышкой задней и стойкой. Для насоса НМШГ c торцов корпус закрывается передней и задней крышкой.
ПРИМЕНЕНИЕ

предназначены для перекачивания нефтепродуктов (минеральные масла, мазут) дизельное топливо и др. с вязкостью от 1,08 до 470°Ву) на предприятиях нефтепереработки

на предприятиях теплоснабжения для подачи топочного мазута, дизельного топлива в котельных установках

для разгрузки/перевалки нефтепродуктов на транспортировочных терминалах

для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)

для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)

в стационарных установках на асфальтобетонных заводах и передвижных битумовозах (насос НМШГ 120-10 – аналог ДС-125)
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

простота конструкции обеспечивает его высокую надёжность.

высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров

насосы практически не требуют техобслуживания

компактные размеры насосов позволяют использовать их в ограниченном пространстве

для насосов НМШГ 120-10 (аналог ДС-125) – по характеристикам и габаритно-присоединительным размерам аналогичен битумному насосу ДС-125, имеет реверсивное направление вращения (вход с любой стороны)
